Objectif 1 : Réguler la température

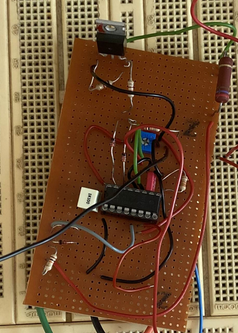

L'alimentation est relié au montage, la carte électronique pourra être réalisée

Conception d'un gradateur à angle de phase -> réguler la puissance dissipée (ici la résistance) via un potentiomètre de manière indirecte

Grâce à la carte électronique, on obtient ce signal qui est modifié selon le potentiomètre

Objectif 2 : Réguler la température/luminosité selon les réglages de l’utilisateur avec une interface

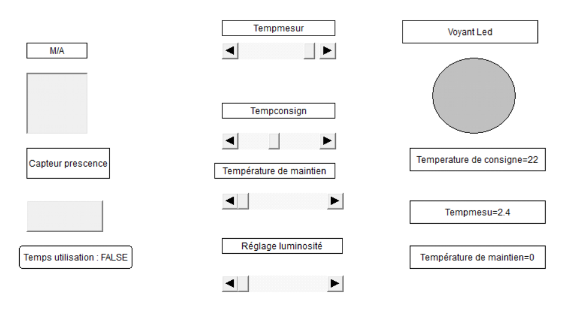

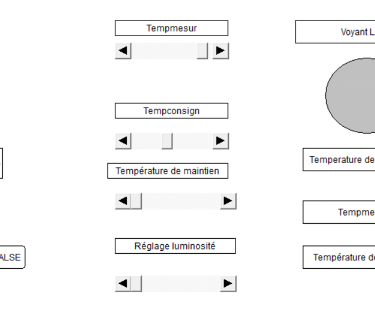

L'interface Homme Machine (IHM) final, l'utilisateur peut :

• Donner une température de consigne (si la température mesurée est inférieure à la température consignée, le chauffage s'allume)

Or le capteur de température est précis de l'ordre de 0,1 °C. Comment éviter des commutations intempestives ?

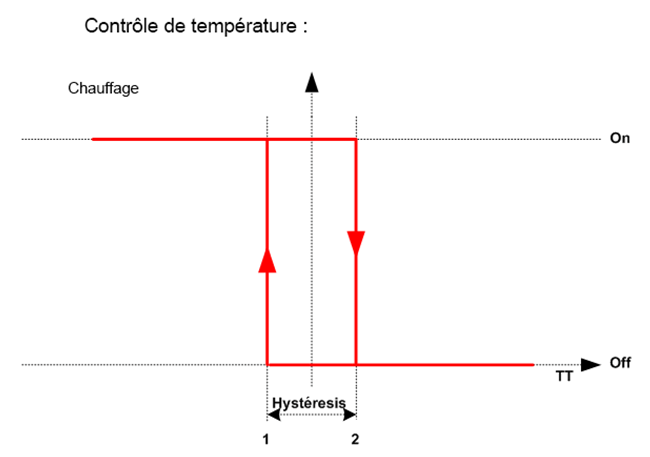

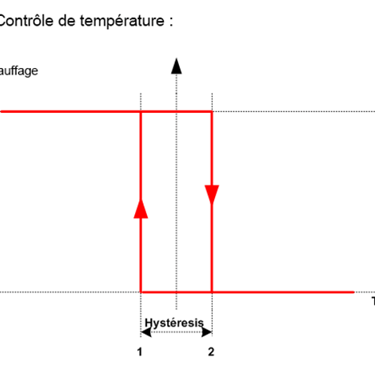

L'hystérésis permet de créer une "marge de sécurité" pour éviter des commutations inutiles. Si l'utilisateur choisi une température de consigne à 20 °C. Le chauffage s'activera lorsque la température est inférieure à la température 1 de l'image.

Autre fonctionnalité : la température de maintien

Cette température de maintien est utilisée quand il n'y aucune personne (définit par le capteur de présence). Cette température est en général inférieure à la température de consigne.

Autre fonctionnalité : Réglage de la luminosité en fonction de l'éclairage extérieure

On dispose de 5 leds. En plein jour, ces leds seront toutes éteintes. En pleine nuit, les 5 leds sont allumées. En d'autres termes, la pièce s'éclaire en fonction de l'éclairage ambiant. La photorésistance permet de récupérer "l'éclairage ambiant".

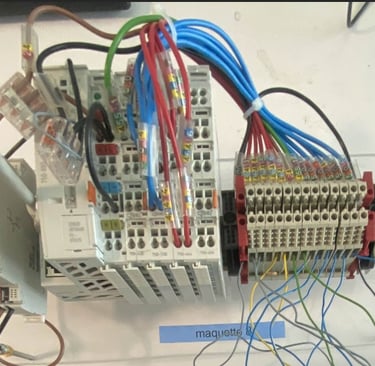

Le système comprenant tous les périphériques traitées ( capteur présence, 5 leds, sonde de température). Cette partie consiste à effectuer le câblage.

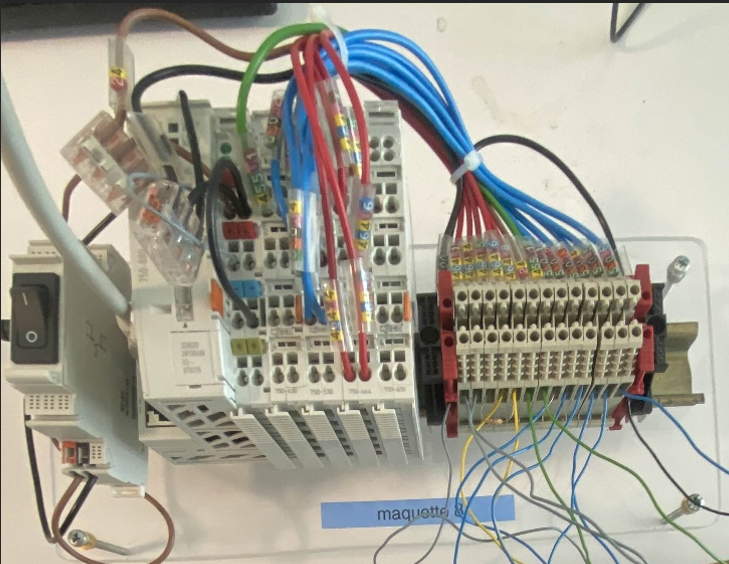

L'automate WAGO est relié au réseau, avec configuration des entrées/sorties.
